不銹鋼加工法蘭的使用注意事項(xiàng)

法蘭，一種被稱為法蘭盤或突緣的連接件，其主要功能在于將連接件牢固地固定在一起，并確保其密封。由于法蘭具有強(qiáng)度高、密封性好等特點(diǎn)，所以廣泛用于各種管道系統(tǒng)和設(shè)備上。該零件具備管路連接和密封性能，可輕松實(shí)現(xiàn)管路更換和檢查，是一種方便實(shí)用的元件。隨著我國(guó)經(jīng)濟(jì)水平不斷提高，對(duì)化工管道的質(zhì)量要求也越來(lái)越高。

為了延長(zhǎng)不銹鋼法蘭的使用壽命并降低成本，我們?cè)谑褂眠^(guò)程中需要特別關(guān)注哪些方面？下面就給大家介紹一下這些常見(jiàn)問(wèn)題及處理方法。恒宇泰金屬小編為大家歸納了一系列需要特別留意的事項(xiàng)，現(xiàn)在就讓我們一同來(lái)探究吧。

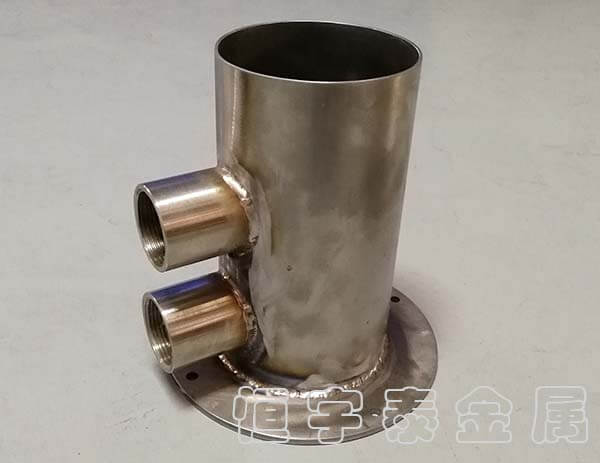

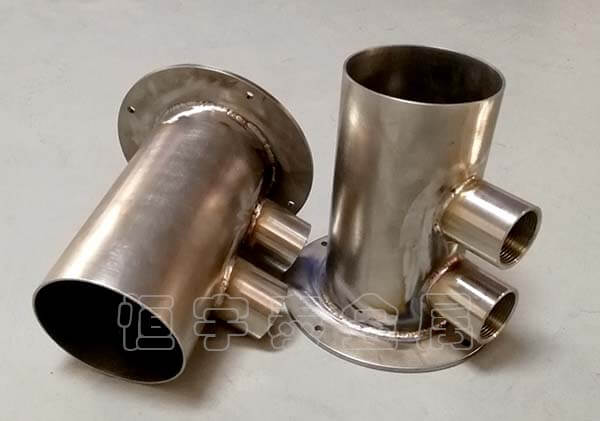

1、為避免因法蘭蓋加熱而導(dǎo)致睛間腐蝕，焊接電流應(yīng)控制在適宜的范圍內(nèi)，相對(duì)于碳鋼焊條而言減少約20%左右，電弧不宜過(guò)長(zhǎng)，層間應(yīng)快速冷卻，而窄焊道則是最為理想的選擇；

2、為避免焊條藥皮粘油及其它臟物對(duì)焊縫含碳量的增加和焊件質(zhì)量的影響，使用時(shí)應(yīng)保持焊條干燥，對(duì)于鈦鈣型和低a氫型，分別需在150°C和200-250°C的溫度下進(jìn)行1小時(shí)的干燥，避免藥皮開(kāi)裂剝落；

3、在不銹鋼法蘭管件的焊接過(guò)程中，若遭受到反復(fù)的加熱作用，會(huì)導(dǎo)致碳化物析出，從而降低其耐腐蝕性和力學(xué)性能；

4、由于鉻不銹鋼法蘭管件的焊接導(dǎo)致其硬化性較大，從而增加了法蘭開(kāi)裂的可能性。對(duì)于大口徑法蘭管，如果焊縫質(zhì)量不好，應(yīng)及時(shí)更換新材料或增加輔助工藝措施來(lái)保證產(chǎn)品質(zhì)量。若欲使用同類型的鉻不銹鋼焊條（G202、G207）進(jìn)行焊接，則需進(jìn)行高于300°C的預(yù)熱處理，并在焊接后進(jìn)行約700°C的緩冷處理。在焊接過(guò)程中，若無(wú)法進(jìn)行后續(xù)熱處理，則應(yīng)選用A107和A207兩種不銹鋼法蘭管件的焊條進(jìn)行焊接；

5、為了提高不銹鋼法蘭的耐蝕性能和焊接性，我們適當(dāng)添加了適量的穩(wěn)定性元素Ti、Nb、Mo等，這些元素的加入使得不銹鋼法蘭的焊接性比鉻不銹鋼法蘭更為優(yōu)越。若焊縫金屬經(jīng)一定時(shí)間冷卻后仍不產(chǎn)生裂紋或組織異常，可繼續(xù)使用一段時(shí)間。在使用同類型的鉻不銹鋼法蘭焊條（G302、G307）時(shí)，需要進(jìn)行高于200°C的預(yù)熱和焊接后約800°C的回火處理，以確保焊接質(zhì)量。若焊接件無(wú)法進(jìn)行熱處理，則應(yīng)選用A107和A207兩種不銹鋼法蘭管件焊條以確保焊接質(zhì)量；

6、不銹鋼法蘭管件，因其卓越的耐腐蝕性能，在化工、化肥、石油、醫(yī)療機(jī)械等領(lǐng)域得到廣泛應(yīng)用。

以上就是恒宇泰金屬小編為大家分享的有關(guān)不銹鋼法蘭使用時(shí)的一些注意事項(xiàng)，在法蘭使用過(guò)程中，需要我們根據(jù)具體的情況來(lái)加以注意，比如增加適量元素，以此來(lái)改善其性能。
